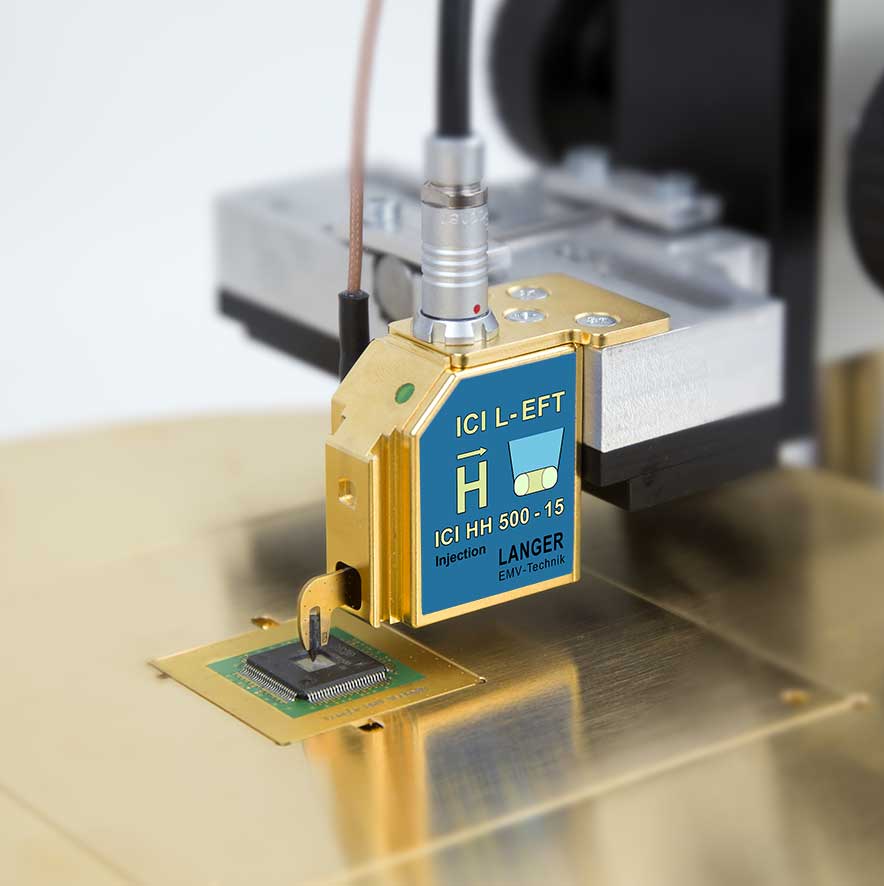

ICI HH500-15 L-EFT是一個磁場源，可以布置在受測集成電路（開放式芯片）的上方。它能夠產生快速瞬變脈沖（<2ns的上升時間）。通過測量磁場源實現對脈沖的監測。

Technical parameters

探頭尺寸	? 500 μm
magnetic flux density (typ.)	50 mT
脈沖參數
上升時間	< 2 ns
重復頻率	0.1 Hz - 20 kHz
極性 (set by software)	+ / - / alternating
測量輸出	50 ?
觸發器脈沖延遲 (Bypass Modus - Delay Line)
min. 觸發器脈沖延遲 (typ.)	70 ns
max. 觸發器脈沖延遲 (typ.)	420 ns
max. Jitter (typ.)	± 1 ns
電源電壓	BPS 202
重量	70 g
尺寸 (L x W x H)	(26 x 43 x 53) mm

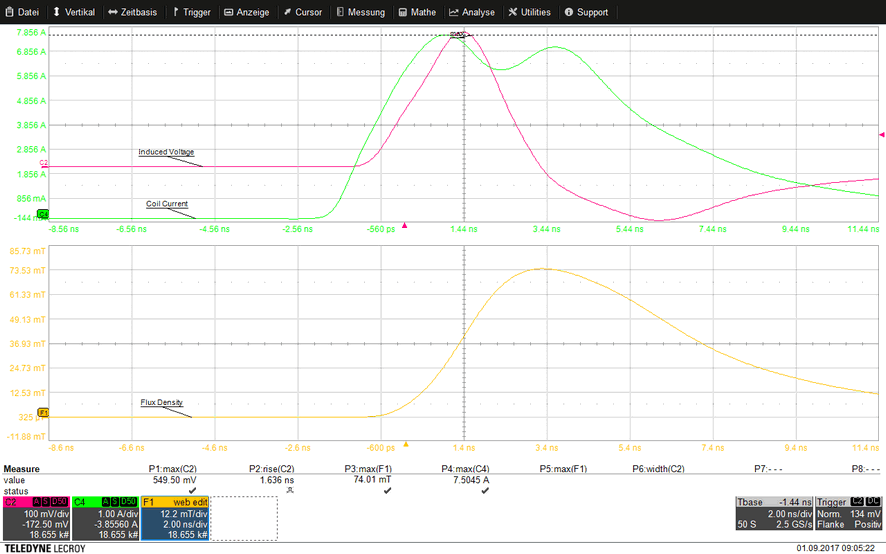

脈沖形狀

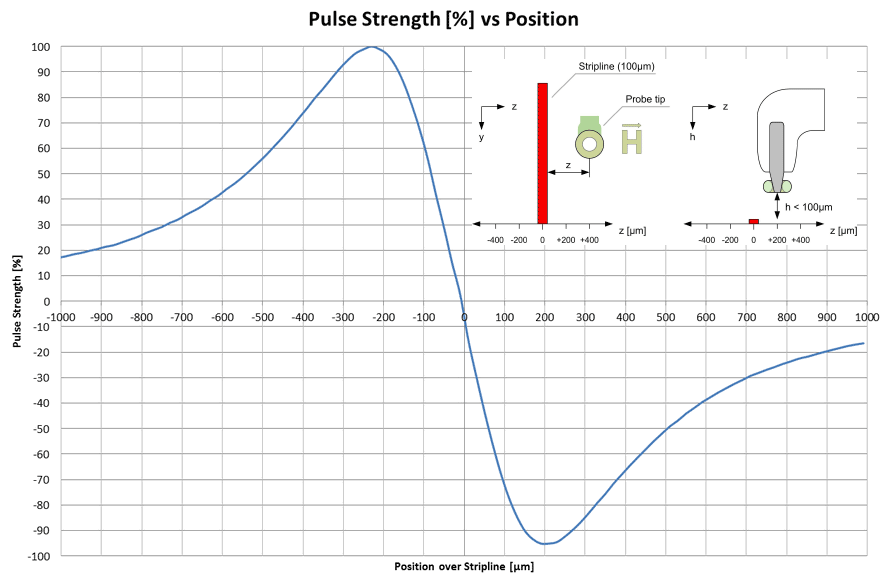

橫向掃描
